| 起源の場所: | 浙江省、中国 |
|---|---|
| ブランド名: | Factory or OEM/ODM Services |
| 証明: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| モデル番号: | SNCGシリーズ |
| 最小注文数量: | 10,000台 |
| 価格: | factory direct supply |
| パッケージの詳細: | 標準梱包（ご要望に応じて特殊梱包も可能です） |
| 受渡し時間: | 通常9〜14日 |
| 支払条件: | T/T、L/C、ウェスタンユニオン |
| 供給の能力: | 月あたり 2,000,000 ユニット |

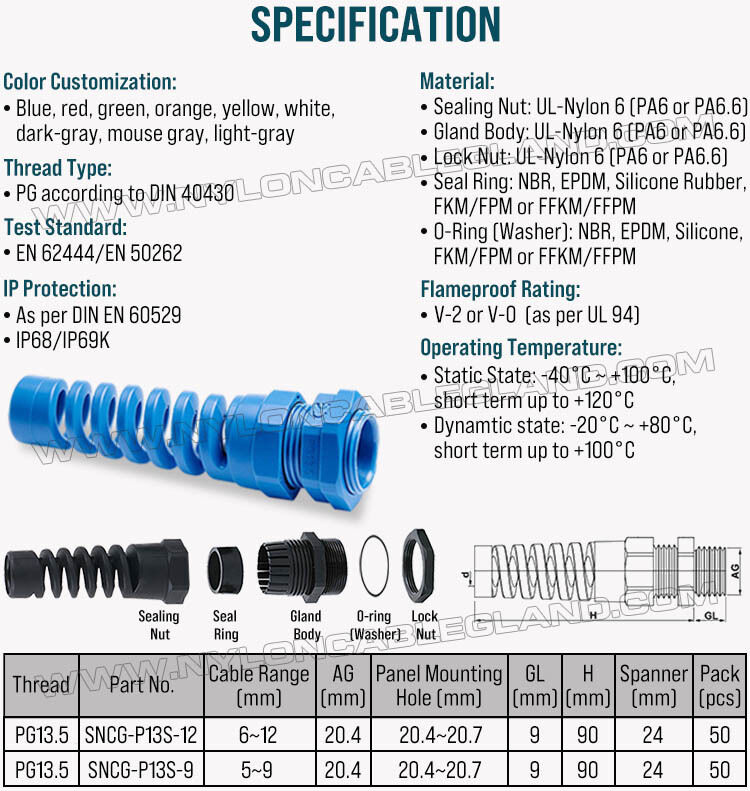

| 材料: | UL認定輸入ポリアミド6 | 可燃性: | V-2 定格 (UL94 による) |
|---|---|---|---|
| シール リング: | NBR (EPDM、シリコン、FKM/FPM、FFKM/FFPM でも利用可能) | Oリング: | NBR (EPDM、シリコン、FKM/FPM、FFKM/FFPM でも利用可能) |
| PG糸: | DIN 40430 に基づいて | 試験規格: | EN 62444 / EN 50262 |
| 防水性: | IP68 / IP69K | 仕様: | PG13.5 (ケーブル範囲: 6-12 mm & 5-9 mm) |
| キーワード: | カラースパイラル式ケーブルグランド、 ストレインリリーフ付きカラーケーブルグランド | 関数: | 視覚的な識別とケーブル管理 |
| 説明: | カラーストレインリリーフケーブルグランド、ナイロン6（ポリアミド6またはPA6）、PG13.5、IP68/IP69K対応 | ロゴカスタム: | 利用可能 |
| サイズの習慣: | 利用可能 | 色の習慣: | 利用可能 |
| ブランドカスタム: | 利用可能 | パッケージングカスタム: | 利用可能 |
カラースパイラルナイロンケーブルグランドとは?
カラースパイラルナイロンケーブルグランドは,主にエンジニアリングナイロン6(ポリアミド6)で作られたケーブル導入・ストレインリリーフ装置の一種で,ケーブル出口部分に柔軟なスパイラル状またはコイル状のセクションを備えています.これは,ケーブルが電気エンクロージャー,ジャンクションボックス,制御盤,機械筐体,またはその他の機器を通過する箇所に設置されます.
これらのスパイラルケーブルグランドは,同時に2つの機能を果たします:
ケーブルの密閉と固定 — シールリングがケーブルをしっかりと固定し,筐体への塵や水の侵入を防ぎます.
屈曲および張力からの保護 — スパイラル状のテール部が,固定されたグランドとケーブルの間に柔軟な移行部を提供し,ケーブル出口での急激な屈曲や機械的ストレスを軽減します.
カラーのスパイラルケーブルグランドにはどのような特徴がありますか?

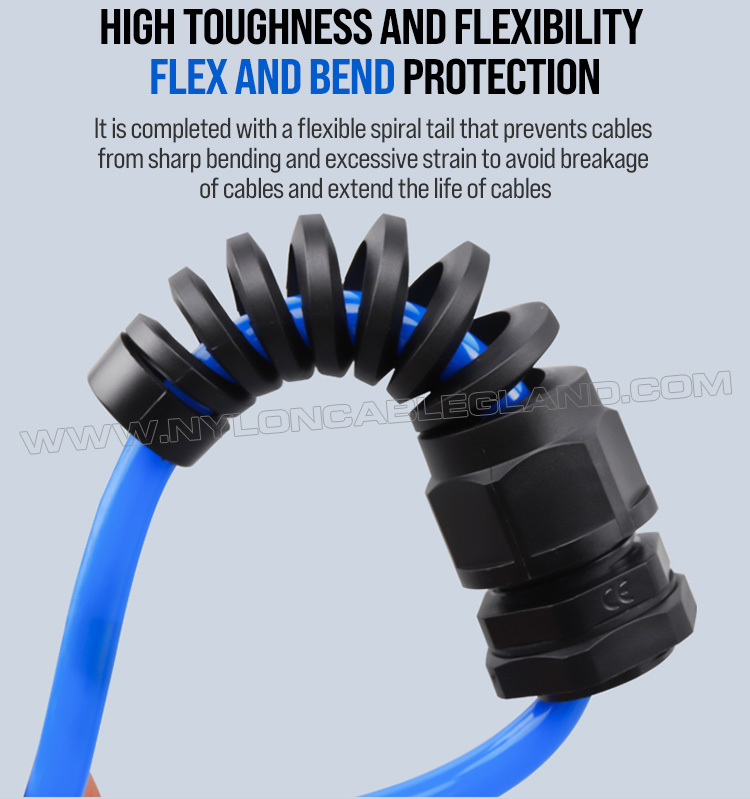

1. 螺旋曲がり保護
これが特徴です
普通の直線ケーブル腺はケーブルを固定し,封印しますが,ケーブルは依然としてケーブル腺の外に比較的鋭い曲がりを形成できます.柔軟な曲線移行折りたたみのストレスをケーブルのより大きな部分に分散するのに役立ちます.
導体の疲労を軽減し,過剰な屈曲から保護し,さらに柔軟性やストレスを軽減するように設計されています.
これは特に有用です.

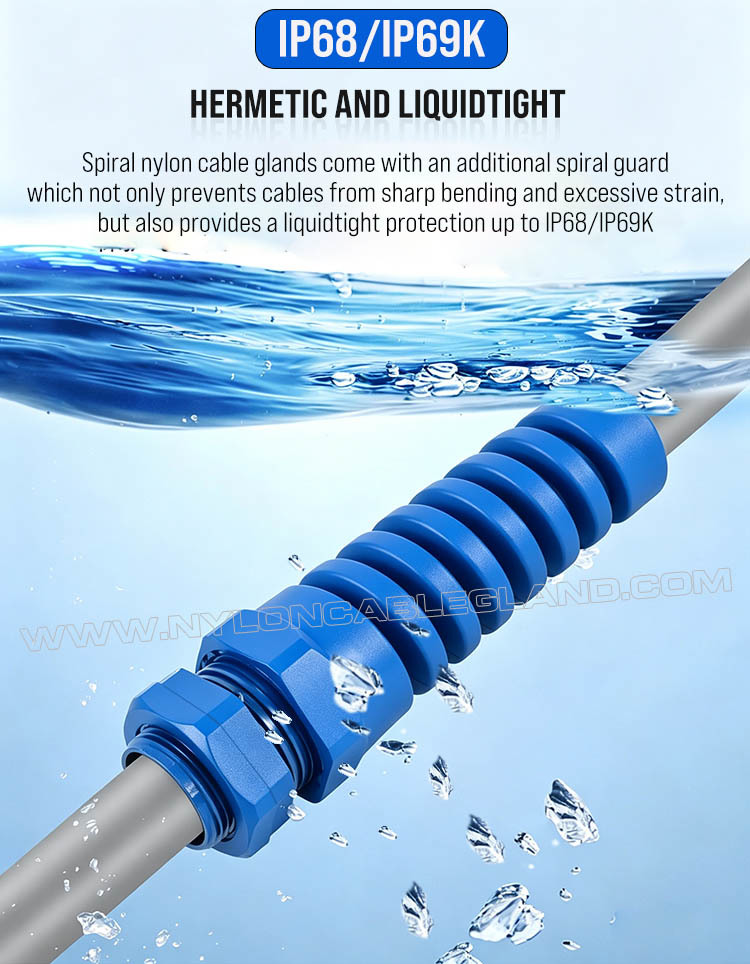

2. 水と塵の密封
私たちの螺旋ケーブル腺はIP68 / IP69K保護で利用できます 防塵,防水,密封性能が良好で,電池箱を液体の侵入から保護します
3. 軽量構造
ナイロン 6 (ポリアミド 6) は,金属 のケーブル 腺 より かなり 軽い.これは,機器 に は,多くのケーブル 入口 が ある 場合,または 総組装 重量 が 減少 する 場合,有用 な こと に なり ます.
4. 電気隔熱
メタルのケーブル腺とは異なり ナイロン版は電気を隔離しますこれは,電気隔離と耐腐蝕性が望ましい多くの低電圧電気および電子装置で有利であることができます..
5. 耐腐食性
ナイロンのバージョンは鋼のバージョンのように腐らないし,多くの湿った環境に自然に適しています.しかし,特定の化学物質,溶媒,オイル,UV露出,特殊なナイロン製剤とシール材料によって異なります.
6. 振動と運動抵抗
螺旋状の設計により,ケーブル出口は振動や動きによって引き起こされるストレスの濃度に弱い.これらのケーブル腺は,移動または柔軟なケーブルと振動保護のために使用されます.

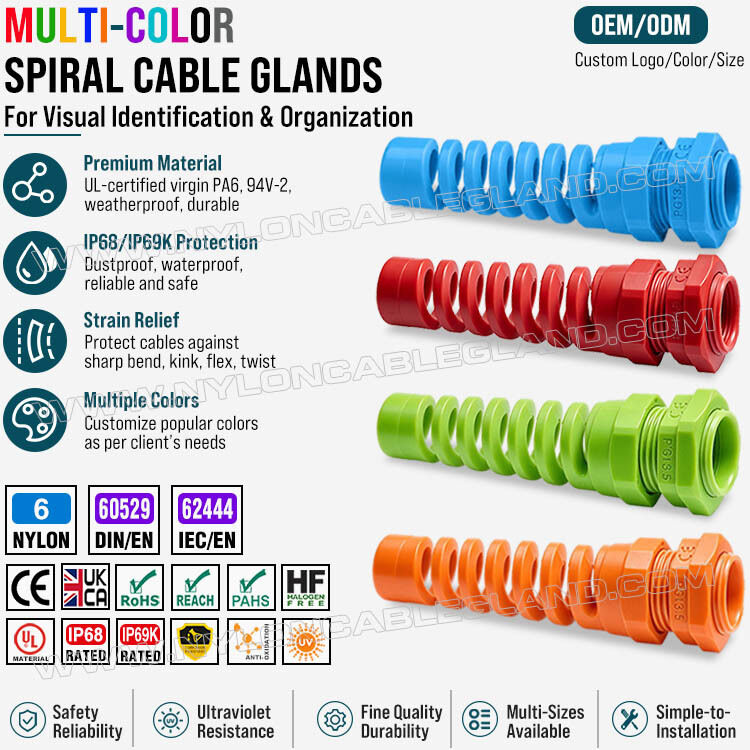

7. カラーカスタマイズ
色は視覚的にも 組織的にも 利点をもたらすことができます
標準色は黒と灰色,他の色はカスタムで生産することができます. RALの色参照は,通常,囲みやケーブル腺の色を指定するために使用されます.
なぜカラーのスパイラルナイロンケーブルグランドを使用するのでしょうか?
2つの理由があります 螺旋形と色です
螺旋形設計:ケーブルを保護する
主な機械的な理由は,屈曲ストレスを軽減し,ストレスの緩和を向上することです.
例えば:
スパイラル保護なしで:
ケーブル → 鋭い曲がり点 → 高局所圧力 → 隔熱/コア疲労
螺旋型保護具:
ケーブル → 柔軟な螺旋転移 → 分散曲折 → ローカルストレスの低下
ケーブル を 引っ張ったり 動かしたり 振動させたり 繰り返し 折りたたみたり する と,特に 価値 が ある こと です.
色:識別を向上させる
装着 物 の 密封 や 機械 的 な 性能 を 左右 する もの は,色 で は あり ませ ん.その 代わり,色 は 装着 物 を 識別 し,整理 し,検査 し,保守 し て しまっ たり する こと を 容易 に する こと に なり ます.
例えば,プロジェクトでは以下のようなものを使用できます.
| 色 | 使用可能 |
|---|---|
| ブラック | 一般用ケーブル |
| グレー | 制御パネルまたは一般電気配線 |
| 青い | 指定されたケーブルグループ |
| 赤色 | 指定された回路/システム |
| 緑色 | 指定されたケーブルグループ |
| オレンジ | 特殊機器または回路識別 |
| 黄色 | メンテナンスまたはシステム識別 |
これらの色配分は,適用される標準またはプラント仕様で定義されない限り,プロジェクト特有のものです.例えば,青い腺は,自動的に特定の電気機能として解釈されるべきではありません.
色は以下にも用いられる.
カラーのスパイラルナイロンケーブルグランドは,どこで使用されますか?
ケーブルの曲がり保護と視覚識別の両方が価値のある場合,特に便利です.
産業自動化
下記に用いられる:
渦巻き尾根は 機械が動いたり振動したりする ケーブルを保護します
機械と設備
共通症は:
ロボットと運動システム
高サイクルロボットアプリケーションでは,ダイナミックケーブル仕様を慎重に考慮する必要があるが,折りたたみがあるケーブル出口では有用である.
電気・制御パネル
ケーブル 腺 は,ケーブル を 固定 し,封鎖 し て いる.また,色 が 異なっ て いる こと に よっ て,ケーブル の 群れ を 容易 に 識別 する こと が でき ます.
屋外用電気機器
潜在的用途には以下のものがある:
実際の適性は,UV耐性,温度,IP評価,および特定のケーブル腺材料/シール組み合わせに依存する.
交通機関と移動機器
柔軟な構造は,振動やケーブル移動にさらされる機器で有用である可能性があります.
手持ち・携帯機器
手持ちや携帯機器用の螺旋ケーブル腺を 特定しています 柔軟性やストレスの軽減が 求められているからです
結論
カラー・スパイラル・ナイロン・ケーブルグランドは,従来のナイロン製ケーブルグランドの機能に,スパイラル状の曲げ保護テールを組み合わせたものです.その主な技術的役割は,シール(密閉),ケーブル保持,ストレインリリーフ,そして曲げに起因するケーブル損傷に対する保護機能の向上を提供することにあります.市販製品にはPA6やPA6.6が使用されており,IP68等級,各種ねじ規格,多様なケーブルクランプ範囲に対応した製品が展開されています.
「色」は主に識別,整理,カスタマイズ,外観上の特徴としての役割を果たしますが,機能面での重要な違いは「スパイラル構造」にあります.
産業オートメーション,機械,制御盤,屋外用電気機器,可搬機器,およびエンクロージャーの近くでケーブルが曲がるような用途において,このタイプのケーブルグランドは,ケーブル保護,シール性,柔軟性,軽量性,そして視覚的な識別性を兼ね備えた実用的なソリューションとなります.
