| 起源の場所: | 浙江省、中国 |
|---|---|
| ブランド名: | Factory or OEM/ODM brands |
| 証明: | CE, UKCA, ROHS, REACH, IP68 |
| モデル番号: | SBCGシリーズ |
| 最小注文数量: | 200枚 |
| 価格: | factory direct sales |
| パッケージの詳細: | 標準包装 (特別包装もご要望により利用可能) |
| 受渡し時間: | 通常9〜14日 |
| 支払条件: | T/T、L/C、ウェスタンユニオン |
| 供給の能力: | 月500,000枚 |
| 材料: | プレミアム真鍮素材 | プラスチックインサート: | UL認証を取得したナイロン素材 |
|---|---|---|---|
| シール リング: | NBR (EPDM、FKM/FPM、シリコーンでも利用可能) | Oリング: | NBR (EPDM、FKM/FPM、シリコーンでも利用可能) |
| 表面: | ニッケルメッキ | 可燃性: | V-2 定格 (UL94 による) |
| PG糸: | DIN 40430 に基づいて | 試験規格: | EN 62444 |
| 防水性: | IP68 評価 | 仕様: | PG13.5 (ケーブル範囲: 6-12mm) |
| 製品名: | ヘリカル（螺旋）状ストレインリリーフ付き金属ケーブルグランド | 関数: | ケーブル が 壊れ ない よう に 過剰 に 曲がる こと を 防ぐ |
| 説明: | 過度な屈曲からケーブルを保護するのに最適な、ストレインリリーフ付きニッケルメッキ真鍮製ケーブルグランド | ロゴカスタム: | 利用可能 |
| サイズの習慣: | 利用可能 | パッケージングカスタム: | 利用可能 |
| 色の習慣: | 利用可能 | ブランドカスタム: | 利用可能 |

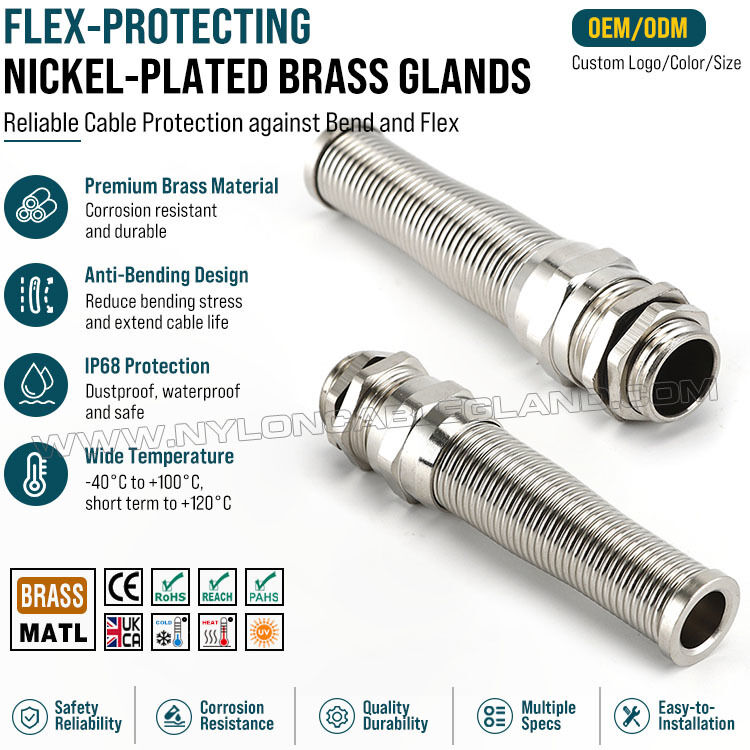

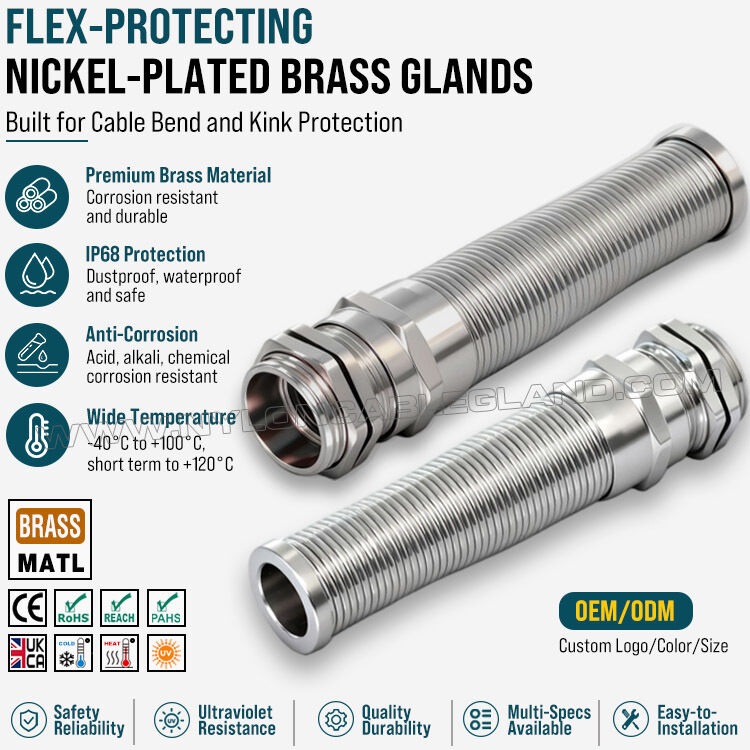

1. スパイラル構造・ストレインリリーフ付きニッケルメッキ真鍮製ケーブルグランドとは?
スパイラル構造・ストレインリリーフ付きニッケルメッキ真鍮製ケーブルグランドは,ケーブルの固定,密閉(シール),ストレインリリーフ(張力緩和)に加え,導入部付近での過度な屈曲からケーブルを保護するヘリカル(螺旋)状のプロテクターを備えた金属製防水コネクタです.本体はニッケルメッキを施した真鍮製で,柔軟性のあるスパイラル部分が屈曲保護およびキンク(折れ曲がり)防止の役割を果たします.一般的に,ケーブル固定,ストレインリリーフ,屈曲保護,環境遮断(シール)の各機能を兼ね備えています.
2. 主な特徴と利点
| 特徴 | アドバンテージ |
|---|---|

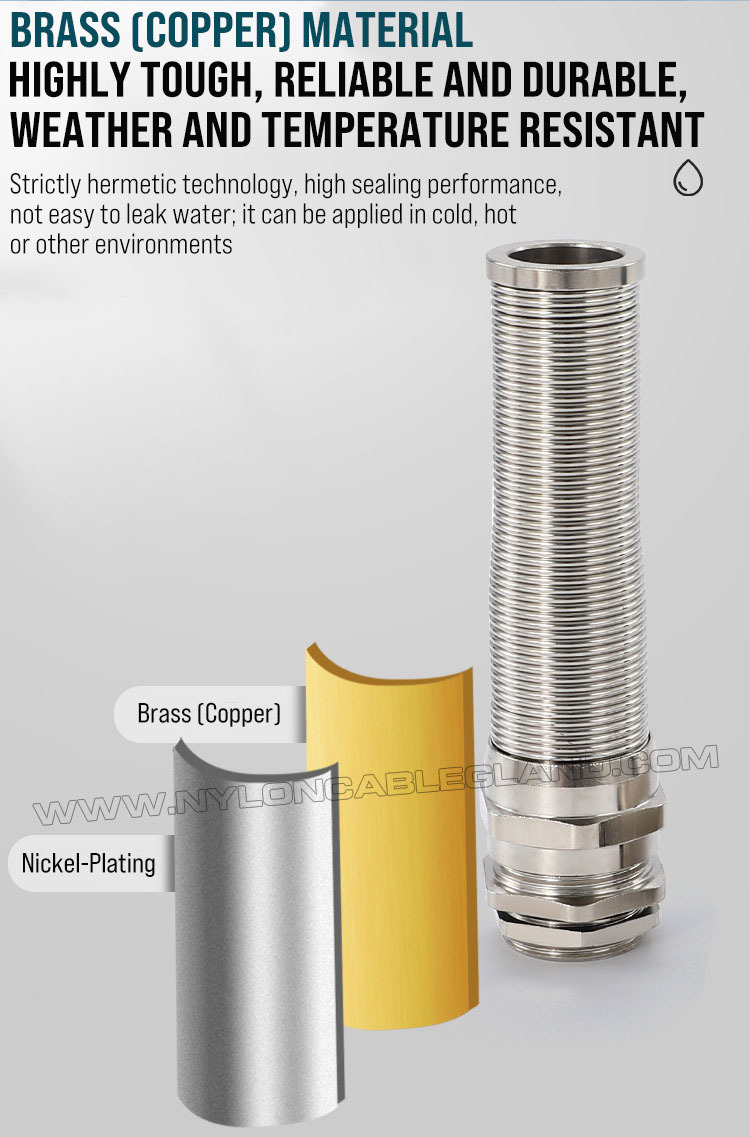

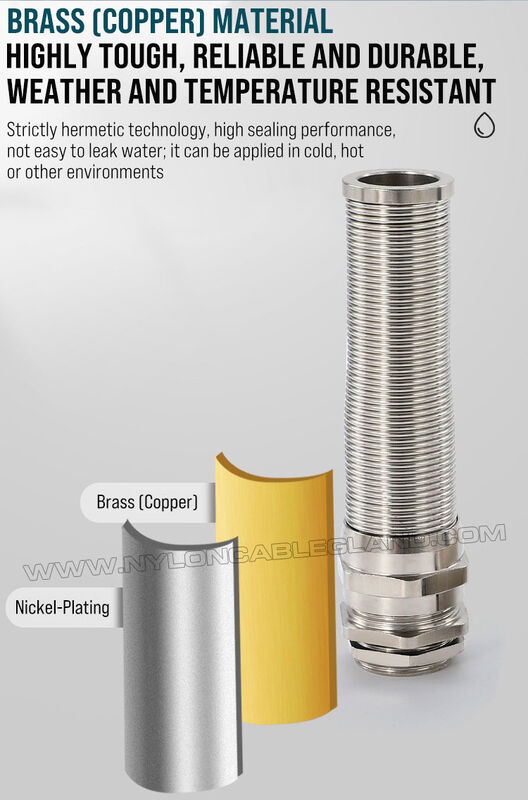

| ニッケルメッキ真鍮構造 | メッキなしの黄銅と比較して,機械的強度が高く,耐摩耗性が高く,耐食性が向上します. |

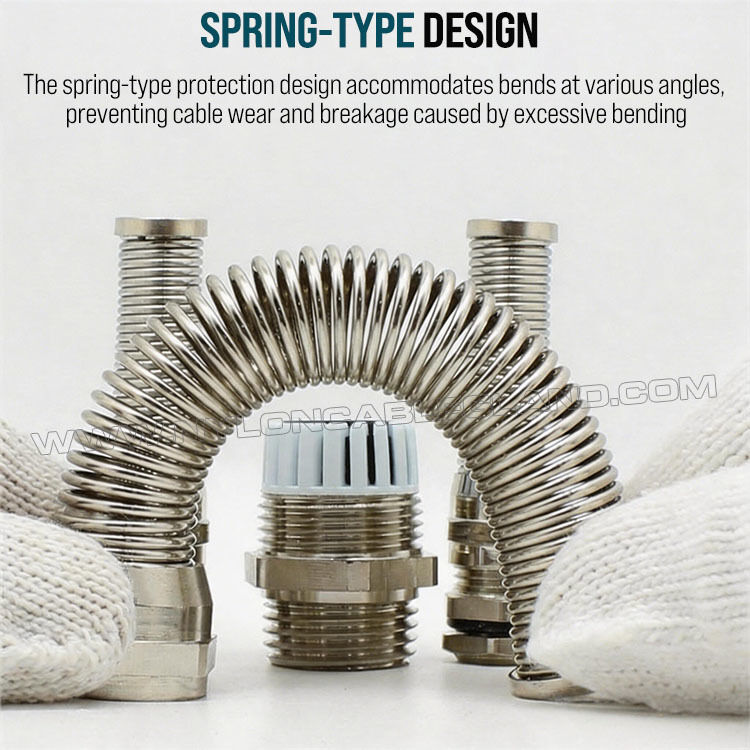

| スパイラルプロテクター | ケーブル入口での急激な曲げ,よじれ,機械的疲労を軽減します. |
| ケーブルクランプ | ケーブルが引っ張られたり,ねじれたり,ずれたりするのを防ぎます. |
| シーリングシステム | 完全なグランドが正しく設計され取り付けられている場合,水,埃,その他の汚染物質がエンクロージャに侵入するのを防ぎます. |
| 高い耐久性 | 要求の厳しい産業環境や繰り返しの機械的ストレスに最適 |
| コンパクトなケーブル配線 | ケーブルとエンクロージャ間の適切な移行を実現 |
| 幅広いケーブル互換性 | さまざまなケーブル外径に合わせてさまざまなグランド サイズを用意しています.正しいサイズは実際のケーブルの直径によって異なります. |
| 金属製のプロフェッショナルな構造 | 標準のプラスチックグランドよりも強力な機械的性能が優先される場合に適しています |

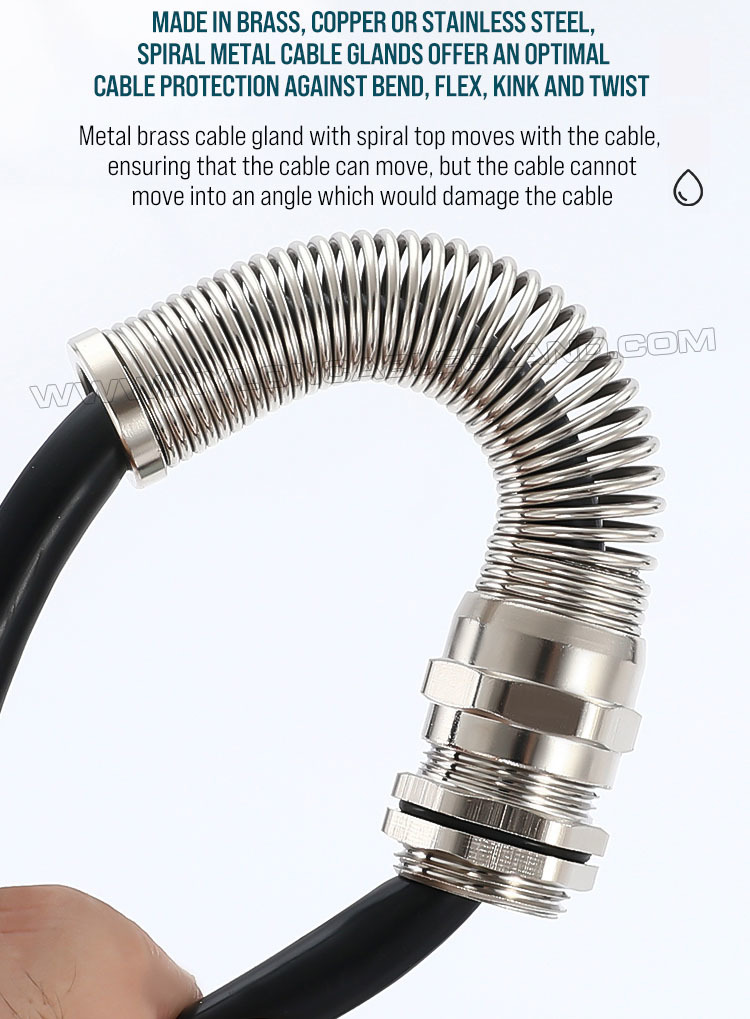

スパイラル プロテクターの特に重要な利点は,通常のストレート ケーブル グランドの弱点であるケーブルの動きやケーブル グランドのすぐ外側での繰り返しの曲げに対処できることです.このため,この設計は,移動する機械,振動のある機器,またはケーブルが頻繁に曲げられる設置場所に接続されるケーブルに役立ちます.
3. どこに使用されますか?
このタイプのスパイラル ケーブル グランドは,機械的保護,信頼性の高いケーブル挿入口,および振動や曲げに対する耐性を必要とする次のような用途に特に適しています.
産業機械とオートメーション
電気・電子機器
エネルギーとインフラ
輸送およびモバイル機器
4. 購入者はスレッドをどのように選択すればよいですか?
ネジはエンクロージャまたは機器のネジ穴に応じて選択する必要があり,グランドのケーブルクランプ範囲はケーブルの外径と一致する必要があります.
例えば:
ケーブル径 → グランドシール範囲 → グランドネジ → エンクロージャ穴
これら 4 つの次元は一致する必要があります.正しいネジ山を備えたグランドでも,ケーブル直径の範囲が間違っていると,適切なクランプやシールが得られません.メーカーは,さまざまな設置システムに合わせて,さまざまなメートル法とパイプねじのオプションも提供しています.
5. 結論
ストレイン リリーフを備えたスパイラル タイプのニッケルメッキ真鍮ケーブル グランドは,本質的に頑丈なケーブル エントリ,シーリング,ストレイン リリーフ,および曲げ保護ソリューションです.その最大の利点は,強力なニッケルメッキ真鍮構造と柔軟なねじれ防止保護の組み合わせであり,従来のストレート ケーブル グランドよりも振動,動き,繰り返しの曲げにさらされるケーブルに適しています.
