| 起源の場所: | 浙江省、中国 |
|---|---|
| ブランド名: | Factory or OEM/ODM Services |
| 証明: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| モデル番号: | SNCGシリーズ |
| 最小注文数量: | 10,000台 |
| 価格: | factory direct supply |
| パッケージの詳細: | 標準梱包（ご要望に応じて特殊梱包も可能です） |
| 受渡し時間: | 通常9〜14日 |
| 支払条件: | T/T、L/C、ウェスタンユニオン |
| 供給の能力: | 月あたり 2,000,000 ユニット |
| 材料: | UL認証を取得した輸入ポリアミド6 | 可燃性: | V-2（UL94による） |
|---|---|---|---|
| シールリング: | NBR (EPDM、シリコン、FKM/FPM、FFKM/FFPM でも利用可能) | Oリング: | NBR (EPDM、シリコン、FKM/FPM、FFKM/FFPM でも利用可能) |
| ねじの長さ: | 8mm & 15mm | ねじ規格: | DIN 40430 に基づいて |
| 試験規格: | EN 62444 / EN 50262 に準拠 | 保護等級: | DIN EN 60529 に準拠 |

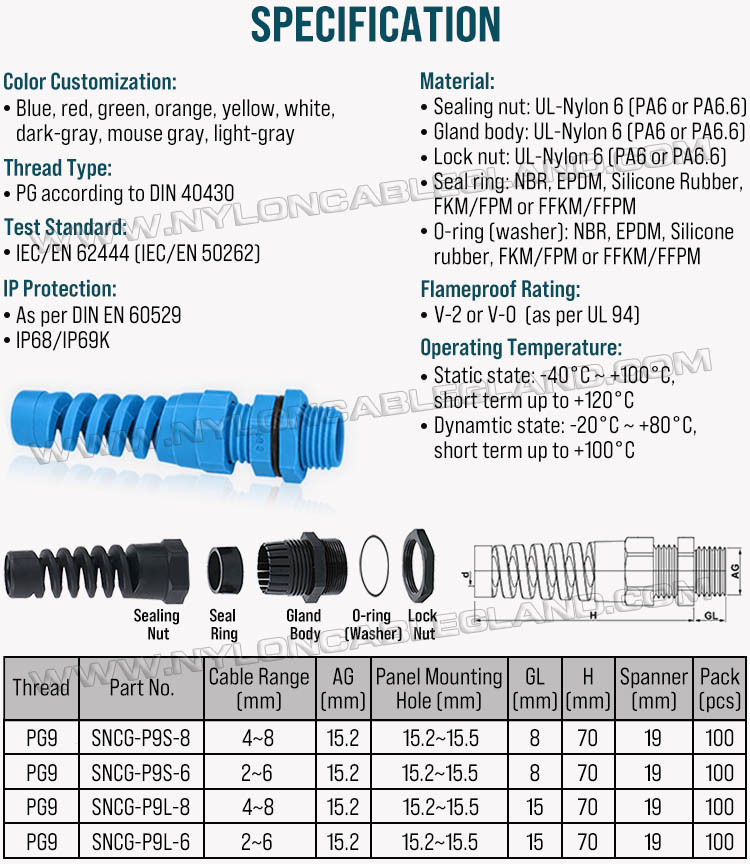

| 防水性: | IP68とIP69K | 仕様: | PG9 (ケーブル範囲: 4 ～ 8 mm および 2 ～ 6 mm) |
| キーワード: | ストレインリリーフ付きのカラースパイラルケーブルグランド | 関数: | 視覚的な識別とケーブル管理 |
| 説明: | ストレインリリーフ付き PG9 マルチカラー ケーブル グランド、ナイロン 6 (ポリアミド 6)、IP68 & IP69K 定格 | ロゴカスタム: | 利用可能 |
| サイズの習慣: | 利用可能 | 色の習慣: | 利用可能 |
| ブランドカスタム: | 利用可能 | パッケージングカスタム: | 利用可能 |
ストレインリリーフを備えたカラースパイラルフレキシブルケーブルグランドとは何ですか?
ストレイン リリーフ付きのカラー スパイラル フレキシブル ケーブル グランドは、電気エンクロージャ、制御キャビネット、ジャンクション ボックス、および産業用機器にケーブルが入る場所でケーブルを固定するように設計されたケーブル エントリおよび保護コネクタです。通常、ナイロン製の本体、シーリング システム、および入口点付近での過度の曲げからケーブルを保護する一体型の螺旋状の柔軟なガードが組み合わされています。
これらの製品は通常、PA6 や PA66 などのポリアミドとエラストマー シーリング コンポーネントから製造されます。さまざまな設置および識別要件を満たすために、さまざまな色、サイズ、ねじタイプが用意されています。 IP68 / IP69K の侵入保護等級を提供します。
「色付き」という用語は一般に、1 つのケーブル グランドに必ず複数の色が含まれているということではなく、複数の色が用意されていることを意味します。一般的な選択肢には、黒、グレー、ライトグレー、赤、青、オレンジ、黄色が含まれ、カスタマイズ可能な追加の色も含まれます。
実際には、これらの製品は、ケーブル入口シーリング、ケーブル保持、および柔軟な曲げ保護という 3 つの主要な機能を組み合わせています。
どのような特徴や機能があるのでしょうか?

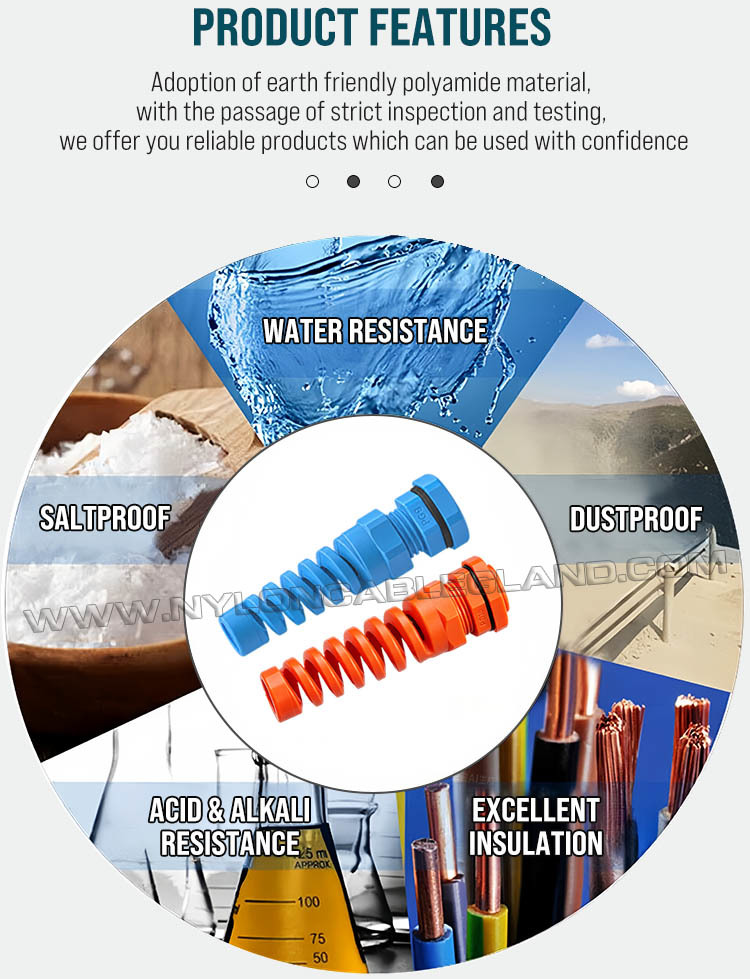

1. 防水・防塵シーリング
統合されたシーリングインサート、ガスケット、および適切に設計されたクランプコンポーネントは、ケーブル挿入開口部から電気エンクロージャに水や塵が侵入するのを防ぎます。実際の保護レベルは、製品の設計、ケーブルの直径、エンクロージャのインターフェイス、および正しい取り付けによって異なります。

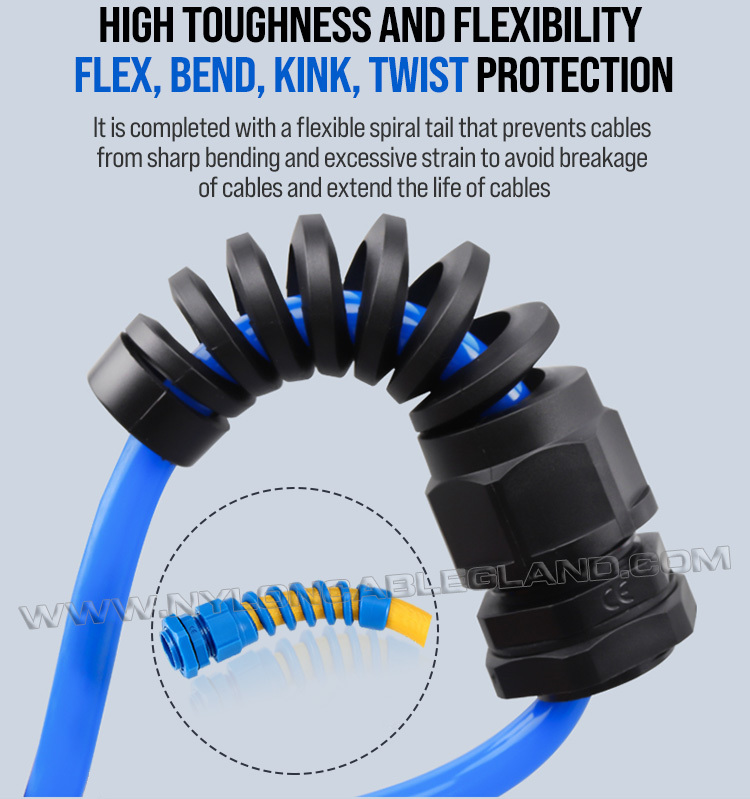

2. スパイラル曲げ保護
らせん状の延長部分は、ケーブルがエンクロージャから出るときに、より緩やかなケーブルの曲がりをサポートします。特にケーブルが動きや振動にさらされる場所で、局所的な曲げ応力と過度の曲げによって引き起こされる損傷のリスクを軽減します。
3. ケーブルの固定と保持
クランプ機構はケーブルを所定の位置に保持し、通常の外力による変位を制限します。保持の程度は、グランドの設計、ケーブルの構造、および指定された設置条件によって異なります。

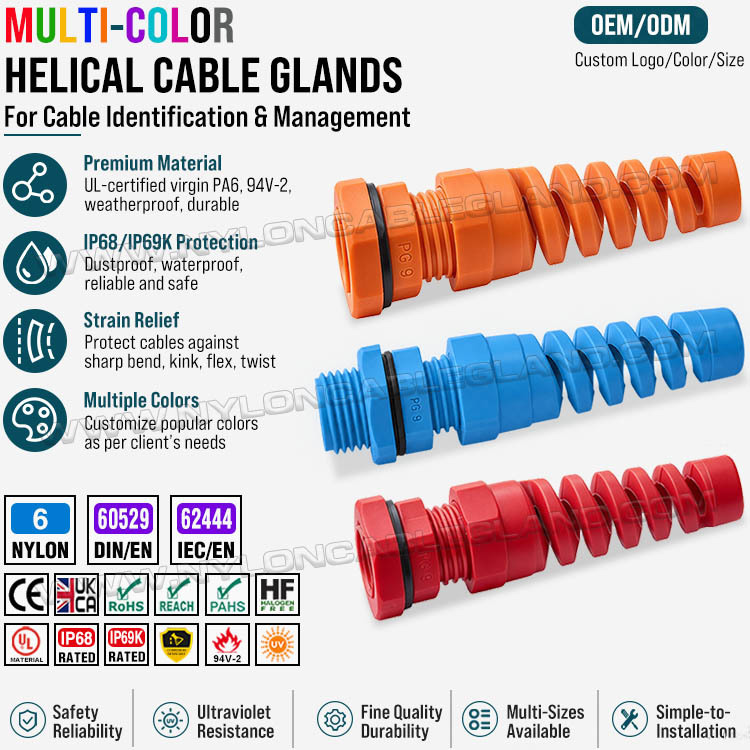

4. 複数の色のオプションと簡単な識別
色によってケーブルグループの区別、回路の識別、機器の整理、メンテナンスのサポートに役立ちます。カラーマッチングにより、電気設備や機器の設計の視覚的な一貫性も向上します。
5. 軽量、耐腐食性のある構造
ナイロンは軽量で、通常の鋼のように錆びません。材料の配合に応じて、優れた機械的性能、電気絶縁性、および多くの一般的な産業環境条件に対する耐性を提供できます。
6. 柔軟な設置オプション
利用可能なサイズ、ネジの種類、ケーブルクランプ範囲により、さまざまなエンクロージャ開口部とケーブル直径に合わせて選択できます。メートルねじと PG ねじが一般的ですが、一部の製品範囲では他のねじ規格も利用できます。
主にどこで使用されますか?
1. 産業オートメーションと機械
ケーブルの保持と曲げに対する保護が重要な PLC キャビネット、センサー、アクチュエーター、生産設備、機械の筐体に使用されます。
2. 電気・電子機器
配電ボックス、接続ボックス、コントロール パネル、電子ハウジング、および整理された密閉されたケーブル エントリを必要とするその他の機器に使用されます。
3. 照明および屋外電気システム
必要な侵入保護が確認されていることを条件として、互換性のある照明器具、屋外電気キャビネット、および湿気やほこりにさらされる機器で使用されます。
4. 再生可能エネルギー・電力設備
ケーブル入口のシーリング、絶縁、およびケーブル管理が必要な、適切な定格の太陽光発電、電力変換、および電気監視エンクロージャに適しています。
5. ロボット工学およびモーションコントロール機器
ケーブルグランドとケーブルが実際の動きや曲げサイクルに適している場合、振動や繰り返しの動きを受ける機器の近くのケーブル入口に役立ちます。
6. 環境・ユーティリティ・一般産業機器
適切なポンプ システム、水処理装置、ユーティリティ エンクロージャ、および保護されたケーブル エントリを必要とするその他の産業用設備に使用されます。
プロ向け調達そしてエンジニアリング使用、の続く仕様すべきなれ確認済み前に選択する製品です。
|
選択項目 |
何を確認するか |
|---|---|
| 侵入保護 | 宣言されたIP評価そしてのメーカーの該当する試験条件 |
| ケーブル径 | 許可されたものクランプ範囲のためにの実際のケーブル |
| ねじの種類そしてサイズ | との互換性の囲いオープニング、含む糸ピッチそして長さ |
| 動作温度 | 指定された継続的なそして短期温度制限 |
| 材質とシーリング | ナイロングレード、シール材料、化学薬品暴露そして環境適合性 |
| 機械的性能 | ケーブル保持、曲げ保護要件、振動そして動き |
| 色 | 利用可能な色オプションそしてかどうかの色は適切なのために設置環境 |
| 認証 | 適用される規格、リストそして承認のためにの意図した市場そして使用します |
2つのインターナショナル標準は特に関連性の高いもの:
IEC62444—ケーブル腺のために電気インスタレーション: 指定します要件そしてテストのためにケーブルグランド工事そしてパフォーマンス。
IEC60529—学位の保護提供されたによるエンクロージャ(IPコード）： 確立するのIP分類システム使用済みに説明する囲い保護に対してアクセスそしての進入の固体オブジェクトそして水。
ストレイン リリーフ付きのカラー スパイラル フレキシブル ケーブル グランドは、電気機器や産業機器向けの実用的なケーブル管理コンポーネントです。その主な価値は、環境シーリング、ケーブルの保持、過度の曲げに対する保護の組み合わせであり、色のオプションにより追加の識別と組織上の利点が得られます。
これらは、産業オートメーション、機械製造、電気制御キャビネット、照明、互換性のある屋外機器、および信頼性の高いケーブル挿入口を必要とするその他のアプリケーションに特に適しています。ナイロン構造は、多くの金属製フィッティングに代わる軽量で耐食性のある代替品を提供し、スパイラル セクションはエンクロージャ近くのケーブルの曲げ応力に対処するのに役立ちます。
